Guide D-Star e Liste Ponti su XLX118

Troverete sulla Dashboard del XLX118 le guide per imparare ad usare il sistema D-Star al meglio, oltre che hai ponti attivi in rete trovate una lista di Comandi per la vostra radio Icom.



Aggiorniamo ICOM 705-7300-9700


Icom sta uscendo con nuovi firmware per 9700, 7300 e 705, con nuove funzioni e aggiornamenti di tutto il sistema.Qui spiego come fare questi semplicissimi aggiornamenti in base al mio 9700 ma la procedura non cambia per gli altri apparati citati.Prima di tutto se non l'avete già, occorre una schedina MicroSD da inserire nell'apparato formattata da questo. Quindi ad apparato spento inseriamo la MicroSD, premiamo Power, formattiamo la MicroSD dal Menù>Set>SD Card>Format>OK. Ora spegnamo l'apparato e ritiriamo la MicroSD inserendola nel nostro pc per caricare il file del firmware. Scarichiamo il file da questi link: 705, 7300, 9700. Salviamo sulla nostra scheda MicriSD il file appena scaricato all'interno della cartella 705.Inseriamo la MicroSD nell'apparato spento. Accendiamo e sempre da Menù>Set>SD Card>Firmware Update compare una pagina gialla, con la freccia giù scendo e diamo Yes , L'apparato ci chiede se vogliamo salvare i nostri parametri come le memorie, poi scegliamo premendoci sopra il Firmware caricato nella Micro SD e premeremo Yes tenendolo premuto per qualche istante. La radio dopo alcuni minuti chiederà di spegnere e riaccendere.






Non abbiate timore a fare questa procedura non ci sono rischi che la radio di blocchi nemmeno se durante l'aggiornamento si spegnesse la radio, ma NON LO FATE.

A questo punto appena riaccendiamo l'apparato vedremo la versione appena caricata in basso a destra del display.

Per maggiori info contattatemi 3474673605

Finalmente è uscito nuovo Firmware Icom 9700 26/2/2021

Finalmente l’aggiornamento per Icom 9700 v1.30. L'ambito dello spettro è migliorato - Viene aggiunta una modalità di scorrimento che può cambiare senza soluzione di continuità l'intervallo di visualizzazione dell'oscilloscopio, a seconda della frequenza operativa. - Una schermata popup che viene visualizzata quando viene aggiunta la modifica di SPAN o EDGE. - Il numero di memorie FIX EDGE viene ampliato a 4. - Ogni banda memorizza in modo indipendente il livello di riferimento. - Migliorata la funzione Scope dell'RS-BA1. [La funzione Preset è stata aggiunta per il funzionamento FT8] -Viene aggiunta una funzione Preset che può impostare ciascuna operazione. [Altre modifiche] - È stata aggiunta una funzione di personalizzazione dei tasti anteriori che può modificare la funzione di [VOX / BK-IN], [AUTOTUNE / AFC] e [TONE / RX> CS]. - Viene aggiunta una funzione di personalizzazione dei tasti MIC che può modificare la funzione di [SU] e [GIÙ]. - Una funzione Touch viene aggiunta all'icona GPS. - Il formato "ddd.dddd °" viene aggiunto per la visualizzazione Latitudine / Longitudine. - Durante il funzionamento in modalità Dati, il controllo del tono di ricezione è disattivato. - Una voce di menu che può tornare alla modalità normale viene aggiunta al MENU RAPIDO di Modalità terminale e Modalità punto di accesso. - Risolto un problema per cui l'ora potrebbe non essere visualizzata nella schermata POSIZIONE GPS. Fare riferimento alle INFORMAZIONI IC-9700 Versione 1.30 per i dettagli. Il software di programmazione compatibile per l'aggiornamento del firmware versione 1.30 può essere scaricato qui. La modalità di scorrimento per il software RS-BA1 versione 2 verrà aggiunta alla versione 2.30. Nota Per aggiornare il firmware ・ Leggere attentamente AGGIORNAMENTO DEL FIRMWARE del MANUALE AVANZATO e seguire le istruzioni visualizzate sullo schermo LCD dell'IC-9700. ・ Questo aggiornamento inizializza le impostazioni del ricetrasmettitore quando si aggiorna da un firmware precedente alla versione 1.30. Salvare le impostazioni correnti prima di aggiornare il firmware, quindi riscriverle per mantenere l'impostazione precedente sul firmware aggiornato. ・ Il firmware verrà aggiornato alle seguenti versioni. CPU principale: 1.30 CPU secondaria: 1.00 CPU anteriore: 1.00 Programma FPGA: 1.07 Dati FPGA: 1.00 DV DSP: 1.06
Per info contatti 3474673605




Aggiornamento Icom 7300 26/2/2021

Aggiornamento Icom 7300 v.1.40. Modifiche rispetto alla versione 1.30 [L'ambito dello spettro è migliorato] - Viene aggiunta una modalità di scorrimento che può cambiare senza soluzione di continuità l'intervallo di visualizzazione dell'oscilloscopio, a seconda della frequenza operativa. - Una schermata popup che viene visualizzata quando viene aggiunta la modifica di SPAN o EDGE. - Il numero di memorie FIX EDGE viene ampliato a 4. - Ogni banda memorizza indipendentemente il livello di riferimento. - Migliorata la funzione Scope dell'RS-BA1. [La funzione di preselezione è stata aggiunta per il funzionamento FT8] - Viene aggiunta una funzione Preset che può impostare ciascuna operazione. [Il quadrante multifunzione è migliorato] - Un quadrante multifunzione ora funziona come un selettore del canale di memoria nella modalità di memoria. - È stata aggiunta una funzione di personalizzazione dei menu multifunzione. - È stato aggiunto un indicatore di funzione per il selettore multifunzione. [Altre modifiche] - Viene aggiunta una funzione di personalizzazione dei tasti frontali che può cambiare la funzione di [VOX / BK-IN], [AUTOTUNE], [△] e [▽]. - È stata aggiunta una funzione di personalizzazione dei tasti MIC che può cambiare la funzione di [SU] e [GIÙ]. - Viene aggiunta la finestra Band Stacking Register. - Durante il funzionamento in modalità Dati, il controllo del tono di ricezione è disattivato. - L'impostazione predefinita della porta USB CI-V viene modificata in "Scollega da [REMOTE]". Fare riferimento alle INFORMAZIONI IC-7300 Versione 1.40 per i dettagli. La modalità di scorrimento per il software RS-BA1 versione 2 verrà aggiunta alla versione 2.30. Nota Per aggiornare il firmware ・ Leggere attentamente la Sezione 8. USO DI UNA SCHEDA SD e la Sezione 15. AGGIORNAMENTO DEL FIRMWARE del MANUALE COMPLETO e seguire le istruzioni visualizzate sullo schermo LCD dell'IC-7300. ・ Questo aggiornamento inizializza le impostazioni del ricetrasmettitore quando si aggiorna da un firmware precedente alla versione 1.40. Salvare le impostazioni correnti prima di aggiornare il firmware, quindi riscriverle per mantenere l'impostazione precedente sul firmware aggiornato. ・ Il firmware verrà aggiornato alle seguenti versioni. CPU principale: 1.40 Programma DSP: 1.07 Dati DSP: 1.00 FPGA: 1.13
Per info contatti 3474673605 IW4DGS


Registrarsi sulla rete D-Star

Qui troverete il perché e il come registrarsi sulla rete D-Star, operazione indispensabile da sempre per non avere problemi sulla rete e transitare in modo corretto su tutto il sistema.


TERMINAL MODE ICOM CON GATEWAY EXTERNAL

Come promesso nelle guide precedenti eccovi come andare in terminal mode tramite gateway esterno realizzato con una raspberry e l'immagine pi-star. Questa operazione non vale per il 705 per la incompatibilità sulle USB.
Il 9700, 4100, 51 Plus II corredate del cavo OPC-2350, collegato tramite USB alla raspberry e la porta DATA della radio, entriamo nel menu (in questo caso del 9700), SET>CONNETORS>USB/DATA Funcion>DATA Funcion>e sciegliamo DV Data.
Impostiamo ora la parte T-Mode per il Gateway Ext, premiamo Menu>2>DW GW>Gateway Select>External Gateway(DATA). con il return torniamo indietro e attiviamo il <> permendolo.

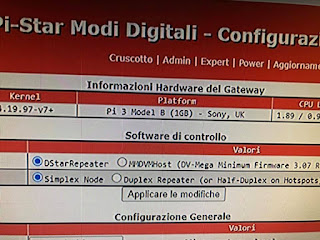

Questa operazione a USB scollegata dalla raspberry perché potrebbe attivarsi il TX derivante dalla USB. Ora colleghiamo la nostra raspberry tramite la USB e accendiamola. Entreremo nella pagina di configurazione della nostra pi-star e settiamo l'interfaccia in DstarRepeater, poi applica modifiche. Successivamente nella voce radcio/modem modello settiamo la prima voce "Icom Radio Terminal Mode(DstarRepeater Only)", poi applica modifiche.
A questo punto il nostro sistema è pronto e nella radio possiamo utilizzare i comandi che usiamo solitamente nelle UR per fare tutte le operazioni di cambio reflector e/o modulo. Questo il vantaggio di questa configurazione, che a differenza del terminal mode interno della radio che non ci permette cambi di reflector veloci ma ogni volta dovremmo cambiare il dominio nelle impostazioni del terminal mode interno. Buoni QSO e usate il terminal mode solo se non avete copertura di ponti in RF!! Per info 3474673605.

Hotspot con Motorola GM340 UHF

Eccovi il mio nuovo piccolo Hotspot. Composto da MMDVM Pog su Raspberry pi3+B, gestito da pi-star, con un Motorola GM340 Uhf.

D-Star Cosa e Come si usa

D-STAR COSA E COME SI USA Qui tento di spiegare senza pretese come funziona e come un operatore può gestire ed operare sulla rete D-Star in Italia. Il D-Star o DV (Digital Voice) parte dal nostro apparecchio che trasforma la nostra voce in digitale e viene trasmessa assieme alle nostre informazioni come il call, il tipo di apparato che stiamo usando, ed anche informazioni come la nostra posizione impostata a mano o letta tramite GPS sul'apparato o tramite uno esterno oppure il nome dell'operatore e altro. Il D-Star è un sistema digitale che ci permette di collegare con un semplice apparato portatile tutto il mondo tramite l'appoggio di ponti o hotspot connessi ad internet. I PONTI non hanno nulla di differente da quelli analogici, ovvero hanno la frequenza in RX, e in TX solitamente con shift positivo o negativo senza toni per la parte DV (D-Star), in più sono connessi tramite un terminale alla rete internet. HOTSPOT o nodi, sono in una unica frequenza di RX TX ed ovviamente o ricevono o trasmettono e non sono come i ponti che mi ripetono in locale, di solipo sono creati con apparati normalissimi con porta dati (packet) a 9600, poi connessi ad un modem apposito collegato ad un terminale in rete a sua volta. Per necessità di gestione e per rendere la rete (gateway)più gestibile e fruibile, si è scelto di collegare direttamente ai reflector tramite internet i ponti o gli hotspot. Per fare questo i ponti e gli hotspot sono programmati in modo da ricevere comandi dalla nostra radio con semplici stringhe programmate a dovere sull'apparato. Con l'utilizzo delle DR sugli apparati Icom avremo tutto cio che ci serve in poche manovre effettuare: La connessione di un reflector, la possibilità di parlare in locale sul ponte e non in rete, la possibilità che tutta la rete connessa al ripetitore ci possa ascoltare, disconnettere il ripetitore dalla rete, chiedere info al ripetitore dove è connesso in quel momento e altro.
Ho realizzato vari tutorial di come settare le DR ed UR ovvero Digital Repeater e i comandi UR, in breve spiego i comandi e come si usano. Sull'apparato mettiamo come UR le YOUR CALL SIGN e tramite la manopola DIAL le scorriamo. UR si intende la parte alta del display delle DR ovvero dove ce la scritta "TO". CQCQCQ : Comando che consente di parlare con tutti in rete non solo in locale. I : Come INFO ovvero mettendo questa stringa e dando un colpo di portante l ponte risponde se connesso e su quale reflector-modulo. U : Come UNLINK ovvero disconnessione del ponte dalla rete. Dando un ncolpo di portante con questa stringa il ponte rispondera "non connesso" disconnettendo il sistema dallarete internet. E : Funzione ECO che permette di riascoltare la propria modulazione dopo aver rilasciato la portante con questa stringa. DCS118 B : Come esempio usiamo il reflector 118 ed il modulo B ovvero con questo comando DCS118BL così scritto chiediamo al nostro ponte di connettersi al reflector DCS118 modula B, la L sta per linkami verso...... Ricordarsi che per transitare occorre sempre riportare la stringa di comando UR in CQCQCQ. ES: se voglio connettere il reflector Toscano modulo B imposterò in UR "DCS039BL", dando un colpo di portante il ponte mi confermerà la connessione e riporto l'UR sul CQCQCQ per parlare sul sistema. Acluni reflector italiani tra loro sono connessi in peer, ovvero tra loro ci si ascolta e si trasmette da uno all'altro. Es: se il mio ponte è connesso sul DCS118 modulo B anche su quelli in peer tra loro mi ascolteranno. Qui l'elenco: http://xlx118.ns0.it/index.php?show=peers Ce un unico modo per vedere se la nostra emissione sta navigando o meno sulla rete. Prendiamo ad esempio i reflector italiani interconnessi come il 118. Su questo link http://xlx118.ns0.it/index.php trovo la Dashboard del reflector dove vengono elencati i passaggi tramite rete ed i ponti/hotspot connessi ai moduli dei rispettivi reflector. Es: Se voglio connettere il ponte sul reflector 118 e modulo Piemonte metterò in UR DCS118KL . MODULI A = RETE MONDIALE D-STAR ITALIA B = RETE NAZIONALE D-STAR ITALIA C = SLOT LIBERO (Può essere impegnato a discrezione dei sysop del reflector) D = SLOT LIBERO (Può essere impegnato a discrezione dei sysop del reflector) E = SLOT LIBERO (Può essere impegnato a discrezione dei sysop del reflector) F = SLOT LIBERO (Può essere impegnato a discrezione dei sysop del reflector) G = Z0 Lazio H = Z0 Sardegna I = Z0 Umbria J = Z1 Liguria K = Z1 Piemonte L = Z1 Valle Aosta M = Z2 Lombardia N = Z3 Friuli V.G. O = Z3 Trentino A.A. P = Z3 Veneto Q = Z4 E. Romagna R = Z5 Toscana S = Z6 Abruzzo T = Z6 Marche U = Z7 Puglia V = Z8 Basilicata W = Z8 Calabria X = Z8 Campania Y = Z8 Molise Z = Z9 Sicilia Invito ad imparare e settare le radio con le UR e a non utilizzare i toni DTMF per spostare i reflector sui ponti! Per un semplice motivo, che i comandi UR non passano in rete ma rimangono in locale, non creano problemi a transiti altrui, i toni invece passano in rete impegnando così tutti i ponti e spesso si fa cadere dalla rete colleghi che magari sono già in QSO sul reflector. Questo purtroppo accade ancora e non si vuole capire di creare disagi collettivi. Settatevi le radio per come vanno usate...
Per qualsiasi info scrivetemi o contattatemi 3474673605 anche WhatsApp

Malachite SDR Radio 50Khz-200Mhz

Finalmente dopo un mese e mezzo è arrivato e ne sono più che soddisfatto. L'ho collegato alla loop magnetica MLA-30 sempre di provenienza "cinese", e devo dire che in onde corte si è comportato benissimo per quello che è. Batteria interna, menù modesto per le normali operazioni sia per il cambio modo che per i vari filtri tra cui un DSP regolabile in modo semplicissimo e con taglio più che soddisfacente. Oltre all'innesto cuffia ha un piccolo altoparlante sul retro e una batteria ricaricabile tramite usb. Questo piccolo ricevitore SDR è una ottima soluzione per chi non pretende troppo ma si vuole divertire molto. L'ascolto delle bande superiori tra cui le emittenti radiofoniche 88-108 in FM è ottimale. Questa versione non è completa ma espandibile fino a 3Ghz, pagando la differenza ti inviano il Firmware per l'espansione da caricare ed il gioco è fatto. Nei commenti trovate un piccolo video dimostrativo. Sempre a disposizione per chiarimenti 3474673605
