Scheda tecnica per scheda autotuner ATU-100 Scheda estesa sviluppo N 7 DDC
Attenzione! Non ci sono restrizioni o divieti sull'uso di questo materiale per
qualsiasi scopo, così come tutti i materiali correlati, il cui autore è N 7 DDC
Attenzione! Le informazioni pubblicate in questo documento sono corrette.
solo quando si utilizza un dispositivo con versione firmware 3.0. Se non hai
la possibilità di scoprire quale versione del software si sta utilizzando, eseguire il flashing della versione firmware 3.0 con
utilizzando il programmatore per essere sicuri che le informazioni dalla descrizione
corrisponde alle proprietà del dispositivo.
Scarica le ultime versioni del firmware e le somiglianze del circuito stampato, i diagrammi e la documentazione
può essere qui
https://github.com/Dfinitski/N7DDC ATU 100 mini ed esteso
schede / albero / master / ATU_100_EXT_board
Schema nell'editor online:
https://easyeda.com/rolin791/atu 100 7x7
Destinazione
Il dispositivo è destinato all'uso come elemento del radioamatore
apparecchiatura, come parte di amplificatori o ricetrasmettitori, o come dispositivo separato,
svolgere la funzione di adattamento dell'impedenza di uscita degli amplificatori di potenza
(UM) con alimentatori
A differenza della mini board, questo dispositivo può contenere un set da 5 a 7
induttori e da 5 a 7 condensatori, il che lo consente (nel massimo
set completo) per lavorare efficacemente in un'ampia banda di frequenza, sovrapponendosi
I radioamatori HF vanno da 1,8 MHz a 50 MHz.
Consentono numerose impostazioni di algoritmo a disposizione dell'utente
utilizzare il microprocessore e il circuito di controllo in altri progetti di sintonizzazione automatica in formato
varie varianti. Tuttavia, esiste il concetto di uno schema di base, che
l'autore aderisce.
Il modello base, secondo l'autore, contiene un set di 7 induttori commutati
passo non uniforme, da 0,05 μH a 4,5 μH, set di 7 condensatori con
passo irregolare, da 10 pF a 1nF. Parametri predefiniti
garantiscono un funzionamento affidabile del dispositivo nella versione base e sono le principali
parametri per i test durante lo sviluppo del software da parte dell'autore. Molti parametri possono essere
modificato dall'utente in modo indipendente, che può modificare il comportamento del dispositivo e persino fare
è impraticabile. Si prega di leggere attentamente la descrizione prima
i cambiamenti.
Puoi fare una domanda o partecipare alla discussione del dispositivo qui
http: //www.sdr deluxe.com/forum/7 18 1
Utilizzando "
Importante
Si prega di leggere attentamente la descrizione prima
i cambiamenti.
Puoi fare una domanda o partecipare alla discussione del dispositivo qui
http: //www.sdr deluxe.com/forum/7 18 1
Utilizzando il "modello base"
L'autore suggerisce che il dispositivo può essere utilizzato in due scenari: come
modulo aggiuntivo come parte di un ricetrasmettitore o amplificatore, o come indipendente
dispositivo in una custodia separata, con o senza indicazione. non ce ne bisogno
rifare qualcosa. Può essere collegato al connettore di controllo come pulsante per il manuale
avviare la sintonizzazione e l'uscita del segnale di controllo dal processore di controllo del ricetrasmettitore
o amplificatore.
Impatto breve sulla linea di controllo inferiore a 250 ms, tramite pulsante o
segnale di controllo, farà sì che gli elementi del sintonizzatore vengano ripristinati al loro stato iniziale quando tutto
l'induttanza e la capacità sono disattivate. Ritenzione del segnale di controllo più lunga
avvierà il processo di installazione. Il risultato di ogni processo di ottimizzazione viene memorizzato in
memoria non volatile e dispositivi e ripristina dopo essere stato spento e acceso
nutrizione.
Segnali aggiuntivi per una migliore integrazione con le apparecchiature esistenti
può essere prelevato dai connettori del microprocessore RA 7 e RA 6. Questo è il segnale Tx richiesto (richiesta
vettore per la sintonizzazione) in forma diretta e inversa. Questo segnale viene emesso dal processore
il dispositivo per il tempo necessario alla sintonizzazione, durante il quale il trasmettitore deve
fornire un vettore continuo di potenza adeguata. Questo può essere usato per
automazione del processo di configurazione, quando l'utente non ha bisogno di eseguire
azioni aggiuntive oltre al clic sul pulsante delle impostazioni. Questo non è necessario, poiché il dispositivo consente la regolazione con qualsiasi segnale in ingresso
potenza sufficiente, sia che si tratti di parlato modulato da un segnale RF di qualsiasi tipo
modulazioni, messaggi telegrafici e persino un segnale simile a un rumore. L'impostazione sarà
fermarsi quando il segnale di ingresso è insufficiente e riprendere quando il segnale di ingresso è
aspetto. Cioè, la regolazione può avvenire direttamente durante il normale funzionamento.
attrezzature.
Tuttavia, per un funzionamento affidabile del dispositivo, si consiglia di utilizzare questo segnale
ridurre la potenza del segnale del trasmettitore a valori sicuri per il dispositivo durante
tempo di sintonizzazione, ad esempio agendo sul loop ALC.
La richiesta C chan Tx può essere utilizzata anche per collegare un LED che
mostrerà l'attività del processo di sintonizzazione nel caso in cui si utilizza il display LCD
indicatore è indesiderabile o impossibile.
Indicazione
In generale, il dispositivo può essere utilizzato senza elementi di visualizzazione, mentre per
per controllare il funzionamento del dispositivo, è possibile utilizzare, ad esempio, la bilancia incorporata nel ricetrasmettitore
Misuratore di SWR o misuratore di SWR esterno separato. Ovviamente, quando si utilizza un autotuner come
un dispositivo separato nella sua custodia, sarebbe molto conveniente averne uno proprio
indicazione per il controllo del funzionamento e questo dispositivo consente di implementarlo in diversi
modi.
Il modo più semplice è collegare un LED rosso-verde a due colori con un comune
anodo ai pin del connettore per la programmazione del processore. In questo modo
indicazione funzionata, dovresti modificare alcuni valori predefiniti, questo sarà
sotto indicata. L'uscita degli anodi comuni deve essere collegata all'uscita VCC del connettore (+5 Volt
alimentazione), il catodo del LED verde attraverso il resistore limitatore di corrente al pin CLK connettore, il catodo del LED rosso attraverso il resistore limitatore di corrente al pin DAT
connettore. Pertanto, il LED sarà in grado di generare tre colori di luce, verde,
arancione e rosso, a seconda del VSWR in linea con il quale è stato completato il processo
coordinamento (impostazioni).
Il colore verde del bagliore indicherà SWR nella linea inferiore a 1,5, arancione inferiore a 2,5
e rosso quando VSWR è maggiore di 2,5. Il LED si spegnerà all'inizio della configurazione e
bagliore subito dopo la fine.
Molte più informazioni sul funzionamento del dispositivo possono essere fornite collegandosi al connettore per
programmazione di un indicatore LCD 1602 standard a due righe. Anche per questo
sarà necessaria una piccola scheda di espansione per porte I 2 C per convertire il parallelo
codice di controllo
Da LCD a bus seriale I 2 C. Queste sono schede ampiamente utilizzate,
utilizzando il chip PCF 8574 T e avendo un indirizzo di accesso al bus 4E. Esattamente
L'autore utilizza questa opzione di visualizzazione per impostazione predefinita e il firmware predefinito è già
configurato per funzionare con un tale indicatore. Alcune schede di espansione delle porte
utilizza microcircuiti PCF 8574 con indice "AT" e hanno un indirizzo di accesso diverso da
autobus. Possono essere utilizzati anche specificando l'indirizzo desiderato (verrà descritto di seguito).
I pin del connettore per la programmazione di pr e la connessione LCD vengono utilizzati da
uso diretto, VCC è a 5 Volt, GND è terra, DAT e CLK
rispettivamente, queste sono linee di dati e di clock.
Il lato sinistro dell'indicatore mostra il throughput e l'SWR. Modalità in uso
rilevatore di picco, che consente di misurare con precisione la potenza del segnale del trasmettitore quando
utilizzando vari tipi di modulazione.
Il lato destro mostra i valori di induttanza e capacità impostati
dispositivo come risultato dell'ultimo processo di configurazione. L'indicazione viene eseguita in
la prima e la seconda riga, per cui le letture L e C possono essere scambiate. esso
utilizzato per visualizzare il punto di connessione dei condensatori secondo il classico
schemi D
Catene. Quindi se l'induttanza è in alto nella riga superiore. T circa
si presume che il condensatore del sintonizzatore sia collegato dopo di esso, cioè all'uscita. Se una
il valore di induttanza viene visualizzato nella riga inferiore sotto il valore di capacità, quindi la capacità
collegato prima dell'induttanza, cioè all'ingresso.
L'indicatore può anche apparire brevemente alcune iscrizioni che spiegano
modalità di funzionamento attuali del dispositivo. Queste sono le iscrizioni TUNE, RESET, OVERLOAD (quando si alimenta
a un dispositivo di segnalazione con una potenza di oltre 150 watt).
Per ridurre le dimensioni del dispositivo, è possibile connettersi
display OLED di piccole dimensioni che utilizzano lo stesso bus I 2 C per il pilotaggio
Si tratta di display OLED monocromatici con un controller SSD 1306 e una risoluzione di 128x32.
punti con diagonale di 0,91 pollici, con risoluzione di 128x64 pixel con diagonale di 0,96 e 1,3
pollice. Questi display sono collegati allo stesso modo, ma affinché funzionino correttamente, è necessario
modificare i parametri del firmware (descritti di seguito).

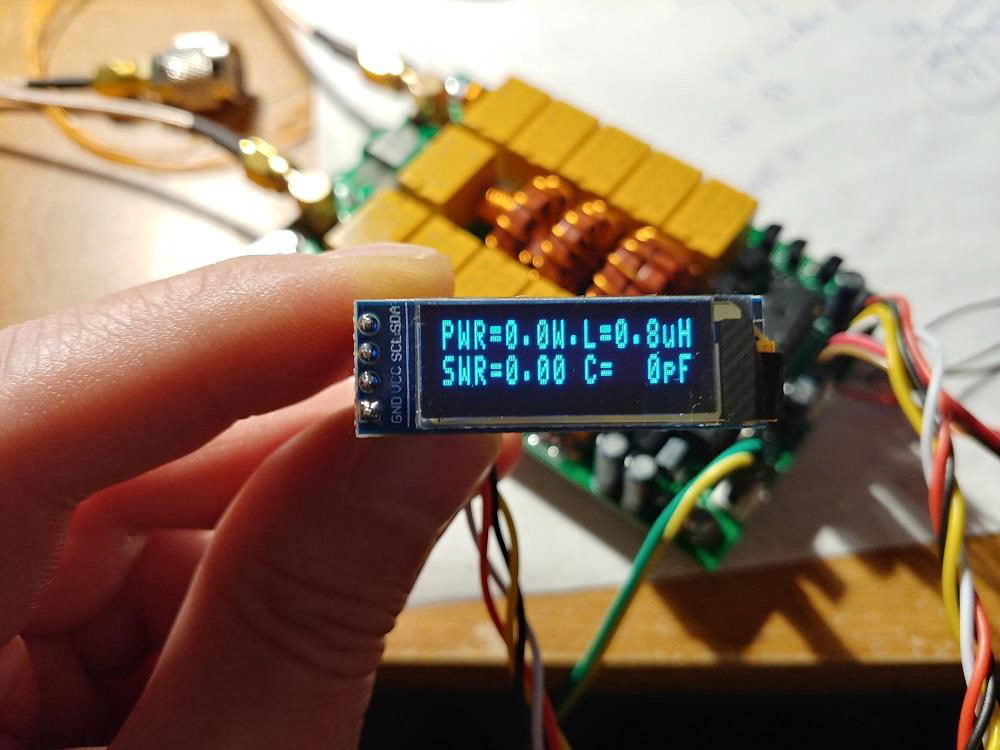

L'indicazione sul display 0.91 128 * 32 appare come su un normale display 1602, con
è di piccole dimensioni.
L'indicazione sui display 128 * 64 sembra leggermente diversa, in quattro righe e con più
caratteri grandi.
Pulsanti aggiuntivi
Il dispositivo consente inoltre di collegare due pulsanti aggiuntivi che si espandono
funzionalità di base. Questi sono i pulsanti Bypass e Auto. I pulsanti sono collegati rispettivamente a
porte del processore RB 1 e RB 2. Si consiglia di bypassare le porte utilizzate
condensatori per evitare pickup che potrebbero interferire con il funzionamento del processore.
La pressione del pulsante Bypass causa
spegnimento temporaneo di tutti gli ex
capacità e induttanze e passaggio diretto del segnale dall'ingresso all'uscita. Questa modalità ha un corrispondente indicazione sul display LCD sotto forma di trattino basso. Se Auto lo fosse
attivato, il suo funzionamento verrà temporaneamente interrotto mentre è attiva la modalità Bypass.
capacità e induttanza che sono state installate alla fine dell'ultimo processo
impostazioni. Anche la modalità automatica riprenderà se era stata attivata in precedenza.
Premendo il pulsante Auto si attiva la modalità automatica del dispositivo, che
appare come un punto sul display. Il dispositivo ricorderà di aver acceso l'automatico
modalità e rimarrà con essa anche dopo che l'alimentazione viene spenta fino a quando non viene ripetuta
premendolo non verrà disabilitato. È possibile attivare anche la modalità automatica
modifica dei parametri durante il firmware (verrà descritto di seguito).
Modalità automatica
Il funzionamento automatico offre un'opportunità unica per l'utente
utilizzare il dispositivo senza la necessità di premere pulsanti e collegarne alcuno
gestione esterna. Il dispositivo può essere realizzato senza pulsanti, senza indicazione e con
questo svolgerà la sua funzione di adattamento dell'impedenza della linea di alimentazione dell'antenna.
L'algoritmo viene utilizzato come segue: se l'SWR corrente supera 1.3 e esso
cambiato in (1.3 1) relativo al valore fissato dopo il precedente
impostazione, viene attivata la modalità di impostazione. Di solito, questa condizione è facilmente soddisfatta quando
la modifica della gamma, che causa una risposta lenta del processo di sintonizzazione.
Se necessario, è possibile modificare il valore di soglia dell'impostazione.
modifica dei parametri durante il firmware (verrà descritto di seguito).
Modalità speciali
Modalità operative speciali
Il dispositivo ha diverse modalità di funzionamento speciali, il dispositivo ha diverse modalità di funzionamento speciali progettate per facilitare il processo di estrazione per facilitare il processo di assemblaggio, debug o risoluzione dei problemi.
Quando l'alimentazione viene applicata al dispositivo con tutti e tre i pulsanti premuti Quando l'alimentazione viene fornita al dispositivo con tutti e tre i pulsanti TuneTune, BypassBypass e AutoAuto premuti, la modalità si attiva, la modalità FastFast TestTest si attiva. In questa modalità, il dispositivo fornisce alimentazione a tutti i relè. In questa modalità, il dispositivo fornisce alimentazione a tutti i relè,
che consente di identificare rapidamente i guasti associati agli interruttori a transistor o
svantaggi della saldatura.
Quando l'alimentazione viene applicata al dispositivo con i pulsanti Bypass e Auto premuti, il dispositivo
entra in modalità test Modalità test. In questa modalità è possibile manualmente, passo dopo passo, con
Utilizzare i pulsanti Bypass e Auto per modificare il valore di capacità o induttanza. Lungo
premendo il pulsante Tune è possibile selezionare quali elementi si sposteranno su questo
momento, e una breve pressione cambia il punto di connessione del condensatore. In questa modalità
mantiene la capacità di misurare la potenza in ingresso e il VSWR sulla linea. L'intero processo
accompagnato da una chiara indicazione.
Possibili modifiche al dispositivo
Il microprocessore e il relativo software consentono di controllare un numero da 5 a 7 induttori e da 5 a
7 serbatoi, con passo crescente linearmente o non lineare. Le valutazioni dei componenti possono
essere arbitrari, i loro valori possono essere specificati nei parametri del firmware durante
programmare il processore per visualizzare correttamente i valori sul display.
Quando si sceglie il numero di elementi inferiore al massimo o (7), i bit meno significativi funzionano
bus di controllo.
Configurazione del firmware errata o errori nella sequenza di controllo
gli elementi possono portare a guasti durante la configurazione o alla completa impossibilità
impostazioni. Allo stesso tempo, l'esatta indicazione della denominazione in non può che influire sull'accuratezza della loro
display, ma non sul funzionamento dell'algoritmo di sintonizzazione.
Specifiche,
"Modello base"
Gamma di tensioni di alimentazione consentite: 10
15 Volt CC
Consumo di corrente massimo: 400 mA
Portata massima di potenza operativa: 100 watt
Massima potenza misurata possibile: 150 watt
Potenza minima richiesta per avviare la sintonizzazione: 5 watt *
Potenza misurata minima possibile: 0,1 Watt
Passo di misura a potenza fino a 10 watt
: 0,1 Watt
Passo di misurazione per potenze superiori a 10 W: 1 W.
Precisione della misurazione della potenza: 10%
Induttanza massima impostata: 8,53 μH
Il passo minimo per impostare l'induttanza: 0,05 μH
Capacità massima installata: 1869 pF
Passo minimo
capacità di regolazione: 10 pF
* Alcuni parametri possono essere modificati se necessario
Modifica dei parametri tramite
predefinito
Durante la programmazione del microprocessore, oltre alla registrazione diretta
codice di controllo (programma), si propone di registrare anche il cielo
celle di memoria EEPROM riscrivibile. Le informazioni in queste celle possono
essere modificato dall'utente prima della programmazione. Durante ogni inizio
processore, il suo programma legge prima di tutto i dati dalle celle della memoria a lungo termine, al fine di utilizzare ulteriormente queste informazioni per il lavoro. Quindi,
l'utente può facilmente modificare molti parametri del dispositivo senza capirlo
processi di sviluppo software incomparabilmente più complessi.
Tutte le celle significative utilizzate in questa versione saranno descritte in dettaglio di seguito.
firmware.
Si noti che la numerazione delle celle inizia da zero e la numerazione è data in
16 codice tric. La numerazione con tali regole è chiamata "indirizzamento" e il numero
una cella in questo formato è chiamata "indirizzo" della cella. Ad esempio, la cella con l'indirizzo 10 non lo è
è la decima cella di seguito. Questa sarà la sedicesima cella. Di seguito verrà indicato
solo gli indirizzi delle celle, poiché è l'indirizzamento che viene utilizzato nel programma per
programmazione del processore.
I dati nelle celle stesse sono anche valori esadecimali, tuttavia,
questo viene fatto per la comodità degli utenti, quindi non ce ne sarà bisogno
convertire i valori a cui siamo abituati nel formato a 16 tric. Quindi, scrivere per esempio
valori di potenza di 15 watt, è sufficiente scrivere il numero 15 nella cella e impostare l'SWR
1.7 è sufficiente annotare il numero 17. Leggere attentamente la descrizione e lasciarsi guidare da
valori standard.
Per comodità, il firmware può essere letto dal microprocessore, è possibile modificare le celle di memoria e
rispondere. Per riportare tutti i valori ai valori predefiniti, è sufficiente
eseguire nuovamente il flashing del firmware dell'autore.
00 cella per l'impostazione dell'indirizzo del display collegato. Scheda espansione porte per
il display 1602 realizzato sul chip PCF 8574 AT ha l'indirizzo 7 E, sul chip con
indice "T" 4E. I display OLED sono solitamente indirizzi 78 o 7A. La cella è consentita
scrivere un indirizzo qualsiasi per il normale funzionamento con il dispositivo I 2 C collegato.
Il valore predefinito è 4 E che corrisponde a un LCD 1602 con una scheda di espansione accesa
chip PCF 8574 T
01 cella per indicare il tipo di display collegato.
Il valore 00 corrisponde al LED bicolore collegato
Valore 01
1602 LCD con scheda di espansione porte.
Valore 02 Display OLED 128 * 32, 03 Display OLED 128 * 32 invertito
immagine.
Valore 04
Display OLED 128 * 64, 05 display OLED 128 * 64, invertito
immagine.
Attenzione! Il funzionamento con display diversi da quelli descritti sopra non è supportato
organizza il tuo.
02 cella attivazione modalità automatica. Se il dispositivo è pianificato
utilizzare senza pulsanti aggiuntivi, quindi è possibile abilitare la modalità automatica
scrivendo il valore 01. Il valore di default è 00. Attivando la modalità dal pulsante,
il processore stesso scriverà il valore 01 in questa cella, ricordando così la scelta
utente.
03 cella per impostare il tempo di attesa dopo aver dato un segnale di funzionamento
o rilasciando il relè. Questa volta include anche il tempo necessario per
stabilire la tensione all'uscita del rilevatore RF dopo l'inserimento dei relè
posizioni date. Impostato in millisecondi, il valore predefinito è 15. Too
un breve periodo di tempo può causare errori di configurazione.
04 cella per l'impostazione della soglia di impostazione in modalità automatica
È scritto nel formato: primo numero
Unità SWR, il secondo numero è decimi.
Il valore predefinito è 13. Cioè, quando la modalità automatica è attivata, l'impostazione
verrà attivato quando VSWR è maggiore di 1.3 e quando cambia in (1.3 1).
05 cella per l'impostazione della potenza minima richiesta per l'avviamento
È scritto nel formato: primo numero
decine di watt, il secondo numero dell'unità di watt.
Il valore predefinito è 05, ovvero l'impostazione verrà attivata solo quando l'ingresso
potenza non inferiore a 5 watt. Un valore troppo basso potrebbe risultare insufficiente
ritocchi.
ritocchi. Nella modalità di misurazione ad alta potenza (la cella 30 è attivata), il valore della cella viene impostato Nella modalità di misurazione ad alta potenza (la cella 30 è attivata), il valore della cella imposta decine di watt. Cioè, il set 05 corrisponde a 50 watt, 12 decine di watt. Cioè, il set 05 corrisponde a 50 watt, 12 —— 120 watt, 120 watt.
06 cella per l'indicazione della potenza massima per un settaggio sicuro. quando
se la potenza in ingresso supera questo valore, la regolazione non verrà eseguita e
il dispositivo attenderà un livello di potenza entro i limiti impostati dall'utente.
È scritto nello stesso formato. Se il valore è 00, controlla il massimo
la potenza non viene prodotta. L'impostazione predefinita è 00.
Nella modalità di misurazione ad alta potenza (cella 30 attivata), il valore della cella viene impostato
decine di watt. Cioè, il set 10 corrisponde a 1 00 watt, 25 250 watt.
07 cella per impostare lo spostamento verticale verso il basso delle linee per i display OLED.
Potrebbe essere necessario per alcuni display. L'impostazione predefinita è 01.
08 cella per impostare l'offset orizzontale delle linee a sinistra per la visualizzazione OLED in formato.
Potrebbe essere necessario per alcuni display. L'impostazione predefinita è 02.
09 cella per l'impostazione del valore dell'SWR iniziale massimo al quale
l'impostazione è in corso. I valori sono indicati nel formato: primo numero dell'unità SWR,
il secondo numero è decimi. Se il valore è 0, non viene eseguito alcun controllo e l'impostazione
funziona sempre. L'impostazione predefinita è 0.
0 Una cella per impostare il numero di induttori installati, can
assumere i valori 05, 06 o 07. L'impostazione predefinita è 07.
0 V se una fila di induttori ha un passo lineare, 01 dovrebbe essere scritto nella cella.
L'impostazione predefinita è 00.
0 Una cella per impostare il numero di induttori installati, can
assumere i valori 05, 06 o 07. L'impostazione predefinita è 07.
0 V se una fila di induttori ha un passo lineare, 01 dovrebbe essere scritto nella cella.
L'impostazione predefinita è 00.
La cella 0С per impostare il numero di contenitori installati, può ricevere
valori 05, 06 o 07. Valore predefinito 07.
0D se la riga di contenitori ha un passo lineare, 01 dovrebbe essere scritto nella cella.
predefinito 00.
0 E Abilita la correzione software della non linearità dei diodi del rivelatore RF. Dovrebbero
disabilitare se il circuito ha l'override dell'hardware. Predefinito 01
(
0 F controllo inverso della commutazione dell'induttanza. Deve essere abilitato quando
utilizzo di relè con contatti normalmente aperti per la commutazione
induttanze. L'impostazione predefinita è 00 (disabilitato).
A partire dall'indirizzo 10 sono presenti celle per impostare i tagli degli installati
induttanze. Utilizza due celle per valore, a partire dal più piccolo
induttanza. Le denominazioni sono scritte in nanogenri, senza ricodificarle. Ad esempio 4
μH è 4000 nanogenesi. Scriviamo nelle celle 40 00.110 nanogenesi scriviamo 01 10.
In totale, vengono utilizzate 14 celle in una riga, due per ogni valore.
A partire dall'indirizzo 20 si impostano i valori dei valori nominali
condensatori. Tutti i valori sono in picofarad. Ad esempio, scriviamo 82 picofarad come
00 82.1.2 nanofarad che annoto
lo stesso di 12 00. Vengono utilizzate 14 celle di seguito, due per
ogni valore ..
Installazione a 30 celle con possibilità di misurare potenze fino a 9999 watt. Per
il corretto funzionamento dovrebbe utilizzare un accoppiamento tandem con un rapporto di giri adeguato.
Attivazione con valore 01. Disabilitato di default, valore 00.
31 celle per indicare il rapporto di turni della partita in tandem da cui dipende
limite superiore della potenza misurata. L'impostazione predefinita è 10, che corrisponde a
potenza massima misurabile di circa 150 watt. Per essere in grado di misurare
potenza fino a 1500 watt, utilizzare la modalità di visualizzazione ad alta potenza e
partita in tandem con un rapporto da 1 a 32.
Se la potenza non supera i 40 watt, ha senso utilizzare un accoppiamento tandem con
rapporto spire 1: 5, che consentirà un miglior funzionamento con una potenza minima di 1 5
Watt.
Per altri valori di potenza, il rapporto delle spire dovrebbe essere calcolato in modo tale
la tensione agli ingressi di misura del microprocessore alla massima potenza non lo è
ha superato 4,096 Volt per il processore PIC 16 F 1938 e 5,0 Volt per il processore
PIC 18 F 2520.
32 celle per specificare il tempo di illuminazione del display o retroilluminazione, in secondi.
La retroilluminazione si accende quando si preme un pulsante qualsiasi o quando si applica l'alimentazione all'ingresso
dispositivi.
Disabilitato per impostazione predefinita, valore 00.
Sezione 33 per specificare la modalità operativa dell'indicazione aggiuntiva,
valore 00
per visualizzare solo l'induttanza e la capacità impostate,
valore 01
per visualizzare la potenza fornita all'antenna e l'efficienza di funzionamento
alimentatore e trasmettitore con potenza di ingresso sufficiente.
Di
Per impostazione predefinita, l'indicazione aggiuntiva è attiva, il valore nella cella 01.
Informazioni teoriche sul calcolo dell'efficienza possono essere trovate qui:
http dl 2 kq de ant kniga / htm
Attenzione !!! Il dispositivo non tiene conto della propria efficienza nei calcoli.
34 cella per l'indicazione del fattore di perdita di potenza nell'alimentatore, il primo numero
unità di decibel, il secondo numero è i decimi di decibel. Valore predefinito 1.2
(voce nella cella 12). Questo valore viene utilizzato per calcolare la potenza fornita al
antenna. Il valore di perdita può essere trovato nei dati di riferimento per il cavo utilizzato o
misurare il valore esatto da soli.
Se non è necessario tenere conto delle perdite nell'alimentatore, il valore deve essere scritto nella cella
00, quindi i calcoli corrisponderanno solo alla perdita di disadattamento.
©David Fainitski, N7DDC 2019
